Домкрат — это разновидность автосервисного оборудования, предназначенная для облегчения выполнения осмотра транспортного средства и проведения ремонта посредством подъема автомобиля на требуемую высоту. Домкрат может быть как стационарным, так и подвижным. В зависимости от значения грузоподъемности устройство может выдержать разную массу груза при его поднятии.
Основная отличительная особенность домкрата от остальных подъемных приспособлений состоит в том, что домкрат располагают под грузом, а не над ним, благодаря чему устраняется необходимость в применении каких-либо дополнительных конструкций.
Сегодня на рынке представлены самые разные виды домкратов, благодаря чему клиент может выбрать наиболее подходящий для его целей вариант. Именно поэтому покупателю сперва следует уяснить для себя ряд нюансов.
Краткий обзор задач домкрата
Домкрат — инструмент, обеспечивающий удобство для автовладельца, который поможет уладить большинство трудных ситуаций, возникающих на дороге. В качестве иллюстрации в данном случае можно привести порчу покрышки или застревание колеса в выбоине дорожного покрытия.
Главная функция любого домкрата — подъем транспортного средства на ту или иную высоту. Как правило, это требуется на сравнительно непродолжительный временной промежуток, к примеру, для проведения проверки технического состояния автомобиля.
Поэтому домкраты чаще всего применяются в автосервисах для выполнения ремонта и обслуживания транспортного средства специалистами или используются обычными автовладельцами для починки собственного автомобиля в гараже.
Наличие подъемника у домкрата позволяет выполнять множество задач, среди которых:
- осуществление шиномонтажа;
- диагностическая оценка и ремонтные операции с подвеской при отсутствии ямы и подъемного устройства;
- применение в бытовых условиях при возникновении необходимости в подъеме тяжеловесных предметов.
Типы приводов домкрата
В зависимости от используемого привода принято выделять гидравлические, пневматические, пневмогидравлические и ручные домкраты. Помимо этого, домкраты разделяют на электрические и механические.
Гидравлический домкрат
Функционирование данного приспособления реализуется за счет давления жидкости. Это позволяет добиться достаточно высокого показателя грузоподъемности. Из недостатков гидравлического домкрата следует отметить его довольно крупные габариты. Поэтому такие устройства чаще всего находят свое применение при проведении ремонта в гараже.
Пневматический домкрат
Пневматический домкрат работает за счет сжатого воздуха. Существенным преимуществом данного типа является отсутствие необходимости в применении излишней физической силы, в частности для приведения механизма в движение.
Однако отсюда также следует и главный недостаток такого домкрата — потребность в наличии источника сжатого воздуха. В некоторых случаях это может привести к затруднениям в ходе эксплуатации.
Помимо всего прочего, такие устройства часто ломаются из-за их хрупкости. В связи с этим пневматический домкрат пользуется наименьшей популярностью среди потребителей.

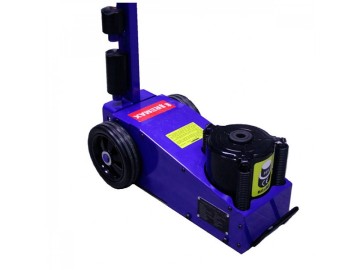

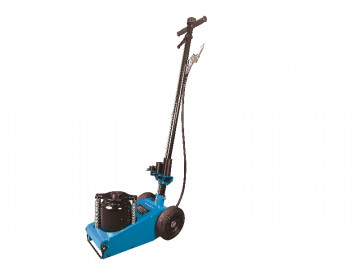

Пневмогидравлический домкрат
Данное устройство разработано главным образом для поднятия тяжеловесных автомобилей и оборудования. Среди отличительных характеристик такого домкрата следует упомянуть высокую мощность, обеспечиваемую посредством гидравлической компоненты, и быстроту выполнения операций.
Ничего сложного в работе этого устройства нет: запуск гидравлического поршня осуществляется посредством давления от сжатого воздуха. Комфорт, обеспечиваемый пневмогидравлическим домкратом, связан с тем, что практически у каждого грузовика имеется пневмомагистраль, а это существенно облегчает процесс поднятия груза.
Домкрат с ручным приводом
Домкрат, оснащенный ручным приводом, считается самым простым. Как правило, такая конструкция встречается в реечном или винтовом типе. Устройство активируется за счет поступательного движения или путем вращения ручки.
Большим плюсом домкрата с ручным приводом является отсутствие потребности в подсоединении к электрической сети. Кроме того, прибор надежен, компактен и прост в использовании. При этом он уместится даже в багажнике автомобиля.
Цена на домкрат с ручным приводом, как правило, достаточно низкая. Среди недостатков следует отметить необходимость в применении физической силы для поднятия такого домкрата, что приводит к снижению грузоподъемности.
Таблица 1. Характеристики домкратов с разными видами приводов
|
Показатель |
Гидравлический |
Пневматический |
Ручной |
|
Грузоподъемность |
Средняя |
Высокая |
Низкая |
|
Стоимость |
Варьирует |
Варьирует |
Низкая |
|
Удобство |
Сред. |
Сред. |
Макс. |
Отличительные особенности механических и электрических домкратов
Также имеет смысл упомянуть разделение домкратов на механические и электрические.
Механический домкрат
Механический домкрат обеспечивает максимум эффективности при работе в автомастерской или в производственной сфере. Эти устройства позволяют без труда осуществлять подъем и опускание грузов. Механический домкрат функционирует за счет механической силы, благодаря чему для их надлежащей работы не потребуется какая-либо жидкость или сжатый воздух.
Поднятие опорной платформы выполняется посредством реечной передачи или вращательных движений винта подхвата.
Механические домкраты бывают подкатными и зацепными.
Электрический домкрат
Данное устройство представляет собой механизм, предназначенный для поднятия грузов весом до 2 т. Этому виду домкрата требуется питание 12 В, причем потребление тока в нем составляет 20 А.
Устройство приводится в действие с помощью аккумулятора или прикуривателя для машины. Электрический домкрат для автомобиля может работать даже когда включен двигатель, что довольно удобно для автовладельцев. Благодаря этому можно осуществлять зарядку аккумулятора от сети поднимаемой машины.
Устройство главного привода: малогабаритный прибор, действующий за счет электромеханического воздействия и состоящий из электрического мотора и редуктора, активирующих спиралевидную конструкцию.
Для обеспечения надлежащих условий работы электрический домкрат необходимо установить в требуемом месте и подключить к питанию. Помимо адаптера для сопряжения с электросетью домкрат также оборудован 2 кабелями, предназначенными для подключения к аккумулятору. Управление работой подъемного приспособления осуществляется при помощи пульта.
В целом, электрический домкрат прост в использовании. Его принцип работы выглядит следующим образом:
- подъемное приспособление подключается к электросети (чаще всего при помощи прикуривателя);
- команда об осуществленном подключении передается по проводам в микропроцессор электродомкрата;
- происходит подача сигнала на двигатель подъемника;
- с помощью пульта управления автовладелец устанавливает необходимое значение высоты подъема автомобиля;
- микропроцессор вместе с двигателем подъемного приспособления получают эту информацию и выполняют требуемую работу.
Особенности конструкции и назначение домкратов
Особенности конструкции
В зависимости от используемой конструкции выделяют подкатные, реечные, бутылочные, зацепные и трансмиссионные домкраты.

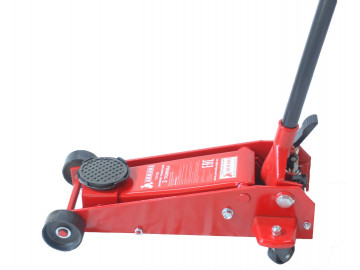

Подкатной домкрат
Довольно популярный вид домкратов. Он нередко находит свое применение в ходе проведения работ по ремонту различных транспортных средств.
Подкатной домкрат может быть пневматическим и пневмогидравлическим, а также низкропрофильным.
Прибор состоит из удлиненной съемной ручки. Это предоставляет возможность работникам автосервиса уменьшить трудоемкость выполняемой работы и заниматься ремонтом стоя.
Подкатной домкрат позволяет добиться комфортного поднятия грузов с минимальными усилиями со стороны пользователя. Однако эксплуатация такого устройства подразумевает аккуратное обращение и регулярный уход с должным учетом различных нюансов.
Большинство подкатных домкратов состоит из следующих компонентов:
- Рукоятка, активирующая насос.
- Возвратно-поступательный насос, переносящий масло в цилиндр под поршень, приводимый в движение под воздействием давления масла.
- Нагнетательный и впускной клапаны, осуществляющие управление перемещением масла по системе.
- Гидроцилиндр, являющийся ключевым компонентом силовой части домкрата.
- Масляный резервуар.
- Опорная подушка, упирающаяся в поднимаемый груз.
В ходе выполнения работы происходит нагнетание масла в цилиндр и подъем поршня, обеспечивающего, в свою очередь, поднятие плунжера и, соответственно, самого груза. Благодаря этому достигается минимизация усилий, прикладываемых к рычагу. В итоге появляется превосходная возможность подъема тяжеловесных грузов практически без напряжения. При этом данный процесс отличает заметная плавность и отсутствие резких движений, поскольку подъем груза осуществляется при помощи давления масла.
Среди недостатков подкатного домкрата следует отметить достаточно низкую скорость работы, в частности при подъеме транспортных средств с высоким клиренсом. Кроме того, такой домкрат может функционировать надлежащим образом только при наличии ровной, жесткой поверхности.
Низкопрофильный домкрат (подкатной)
Такой домкрат прекрасно подходит для применения в автосалонах и шиномонтажных мастерских. При этом работу можно выполнять с самыми разными моделями автомобилей, в том числе с машинами, у которых маленький дорожный просвет. Речь идет в первую очередь о спортивных авто и продвинутых дорогих моделях от топовых брендов.
Встроенный двойной масляный насос предоставляет возможность в короткие сроки поднять автомобиль без затраты лишних сил на рычаге. Карданный привод главного клапана гарантирует максимальную точность открытия в ходе процесса опускания груза, обеспечивая его плавность.
Вспомогательный перепускной клапан защищает устройство от потери работоспособности в случае перегрузки. Низкопрофильный домкрат часто бывает оснащен задними колесами, благодаря чему его отличает высокая подвижность.

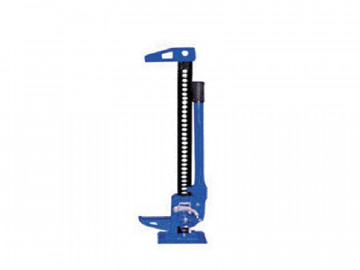

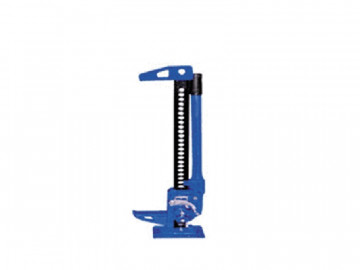

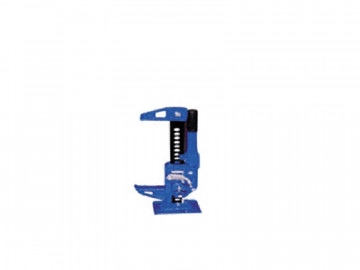

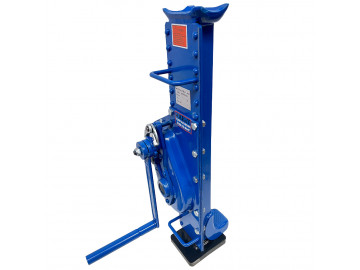

Реечный домкрат
Этот вид чаще всего используется в сфере строительства, а также для выполнения ремонтных и монтажных работ. Реечный домкрат может быть ручным, электрическим и механическим.
Конец рейки такого домкрата отгибается на 90°. Благодаря этому данное устройство отлично подходит для поднятия грузов, опорная поверхность которых располагается достаточно низко. Подъемная площадка у реечного домкрата также размещена низко, причем в некоторых случаях ее высота не превышает 9 см.
Реечные домкраты удобны в тех случаях, когда возникает необходимость в поднятии тяжелых грузов. В этой ситуации важно учитывать массу. Если нужно поднять груз до 6 т, то потребуется реечный домкрат с одноступенчатой передачей, 6 – 15 т — двухступенчатой, 15 – 20 т и выше — трехступенчатой.
Эксплуатацию домкратов такого типа можно осуществлять как в вертикальном, так и в горизонтальном положении. Кроме того, они отлично поддаются ремонту и используются в качестве многофункционального приспособления для поднятия и закрепления груза.
Можно выделить 2 разновидности реечных домкратов — рычажные и зубчатые.
- Рычажные. Отличительной особенностью этих устройств является рычаг управления, который постоянно качается и обеспечивает выдвижение рейки.
- Зубчатые. Вместо рычага привода применяется шестерня, вращение которой осуществляется посредством рукоятки. Для надлежащей фиксации груза на заданной высоте и в требуемом положении у одной из используемых шестерней имеется так называемый храповик с собачкой.
Как зубчатые, так и рычажные домкраты оснащены несущей нагрузку рейкой с опорным элементом. Груз не падает с этого элемента благодаря специальным стопорным приспособлениям.

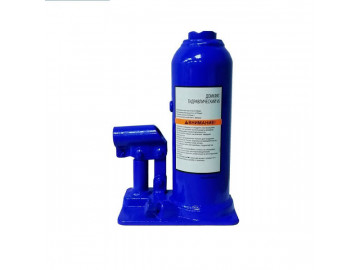

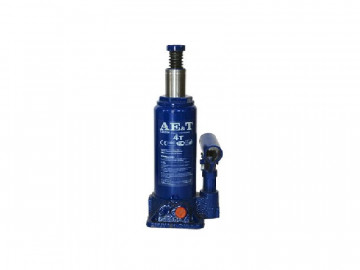

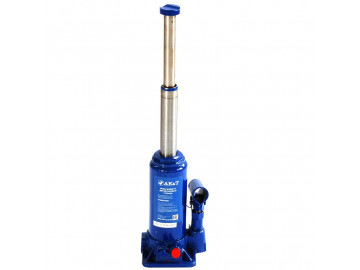

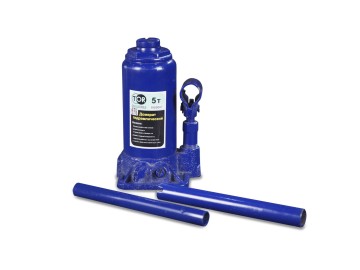

Бутылочный домкрат
Максимум удобства можно получить при использовании бутылочного домкрата с одним штоком. Он отличается уникальной комфортной конструкцией и многофункциональностью. Бутылочный домкрат может быть гидравлическим, пневмогидравлическим, электрическим, механическим и ручным.
Данное устройство подойдет для выполнения широкого спектра работ: ремонт машин в автосервисе, монтаж и демонтаж на заводах и строительных площадках.
Хранение бутылочного домкрата следует осуществлять в вертикальном положении, поскольку это необходимо для предотвращения возможных утечек рабочей жидкости.

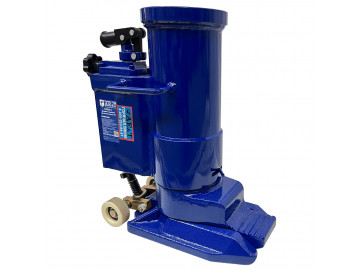

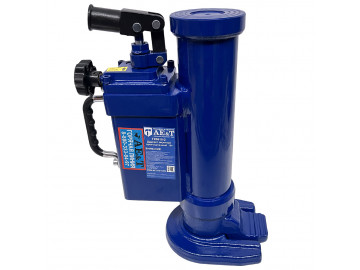

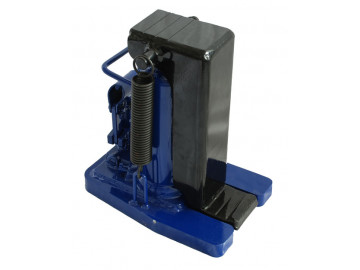

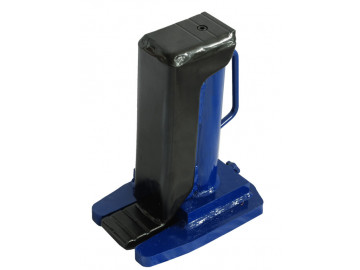

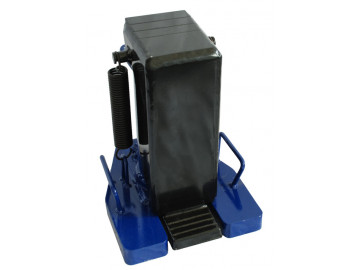

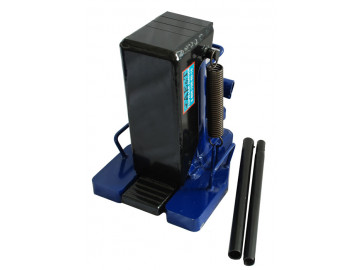

Зацепной домкрат
Зацепной домкрат может быть гидравлическим, пневмогидравлическим и ручным.
Это универсальное устройство, подходящее для работ с малой высотой подхвата (от 15 мм): ремонт в автосалоне, установка и снятие оборудования, подъем полотна на железной дороге.
По свой структуре зацепной домкрат во многом напоминает бутылочный. Небольшая высота подхвата вкупе с возможностью пошаговой корректировки заданных значений — превосходное решение для процесса сборки деталей.
Трансмиссионный домкрат
Данное изделие включает в свой состав гидравлические стойки, которые применяют работники автосервисов, чтобы извлекать коробку передач из машины в целях проведения технического обслуживания или ремонта. Трансмиссионный домкрат также используется для установки коробки передач в автомобиль.
Помимо этого, данное устройство может пригодиться в тех случаях, когда крупногабаритные детали требуется закрепить в плоскости.
Трансмиссионный домкрат нежелательно держать в поднятом положении в течение продолжительного периода времени, поскольку это может привести к его спуску.
Таблица 2. Характеристики домкратов в зависимости от конкретного типа
|
Показатель |
Подкатной |
Реечный |
Бутылочный |
Зацепной |
Трансмиссионный |
|
Высота подъема |
Небольшая (≈ 135 – 330 мм) |
Большая (≈ 1,1 м) |
Небольшая |
Маленькая (≈ 30 – 200 мм) |
Большая (≈ 340-960 мм) |
|
Грузоподъемность |
До 2 т |
До 3 т |
До 20 т |
До 5 т |
0,5 – 2 т |
|
Клиренс авто |
Низкий, средний |
Высокий |
Низкий |
Низкий |
Высокий |
Домкраты по назначению
В зависимости от целевого назначения выделяют домкраты для колес, для мотоциклов, низкопрофильные, пневмогидравлические и трансмиссионные домкраты.
Данный тип домкратов предназначен для эвакуации машин и их транспортирования на территории автомастерской или стоянки. Большим преимуществом этого устройства является возможность перемещения автомобиля на 360°. При этом требуется одномоментное поднятие всех 4 колес.
Необходимость в применении такого домкрата появляется, когда у транспортного средства заблокированы, оторваны или отсутствуют колеса, пришли в негодность шаровые опоры или заблокирована автоматическая коробка передач.
Такие домкраты позволяют быстро поднять мотоцикл и эффективно зафиксировать его на требуемой высоте (как правило, до 500 мм). Кроме того, мотоцикл можно перемещать на специальных колесиках и при этом не опускать его на землю. Такой расклад особенно удобен в тех случаях, когда у владельца транспортного средства возникает необходимость установить на мотоцикл новые колеса или снять старые, а также поменять масло.
Какой выбрать домкрат?
Если вы не знаете, как выбрать домкрат, то вам следует опираться на следующие характеристики: грузоподъемность, высота подхвата и максимальная высота подъема.
Грузоподъемность
Грамотный подбор домкрата всегда подразумевает должный учет такого немаловажного фактора, как грузоподъемность. Для снаряженной массы автомобиля 1,5 т потребуется домкрат с грузоподъемностью от 1,7 т и выше. Применение подъемного приспособления с более низкими возможностями в данном случае может послужить причиной мгновенной поломки, в результате чего машина просто упадет на землю.
Автовладельцам, пользующимся транспортным средством с весом до 1,5 т и дорожным просветом до 200 мм лучше всего подойдет ромбический домкрат, рассчитанный на вес до 2 т. Этого хватит для проведения шиномонтажа и коротких по времени операций.
Однако работникам автосервисов, которым требуется фиксированное удержание авто в подвешенном состоянии стоит выбрать домкрат с более высоким показателем грузоподъемности — 3 – 5 т. Такие характеристики домкратов будут достаточными для применения внедорожников и небольшого коммерческого транспорта.
Если же говорить о грузовых транспортных средствах, то здесь понадобятся домкраты, способные удержать массу от 15 до 30 т. Подбирать домкрат для грузовика следует руководствуясь его предельным весом. К примеру, если транспортное средство весит 9 т, а его грузоподъемность составляет 10 т, то потребуется домкрат на 17 т.
Несмотря на то, что более высокая грузоподъемность приводит к повышению стоимости домкрата, данная характеристика служит своего рода гарантией надежности и безопасности для автомобиля.
Высота подхвата
Высота подхвата — это стартовая наименьшая величина домкрата. С нее устройство начинает свою работу. Данный фактор следует принять во внимание в обязательном порядке, поскольку авто с клиренсом 170 мм не удастся поднять, если высота подхвата выбранного домкрата составляет всего 15 см.
В этом случае опираться необходимо на расстояние до порога автомобиля, измеренное на максимально выровненной дороге. К примеру, если оно равно 200 мм, то потребуется домкрат с высотой подхвата порядка 120 – 150 мм.
Максимальная высота подъема
Это еще один фактор, который имеет существенное значение при подборе подходящего домкрата. Речь идет о максимально доступной величине подъема авто. Данный аспект особенно важен при проведении монтажа и демонтажа коробки переключения передач у авто с передним приводом.
Требуемая высота подъема находится в диапазоне между 30 и 50 см. Поднятие выше значения 50 см понадобится в том случае, если колесо автомобиля оказалось в довольно глубокой выбоине, в связи с чем возникает необходимость в подъеме этой стороны машины. Помимо этого, под домкрат также можно поставить какие-либо предметы наподобие досок или кирпичей.
Советы по использованию домкрата
Правильную работу с домкратом можно обеспечить, если тщательно следовать некоторым рекомендациям по его эксплуатации, среди которых можно отметить следующие моменты:
- Для любого домкрата требуется регулярный уход и техническое обслуживание согласно прилагаемой инструкции.
- Всегда следует сопоставлять номинальное значение грузоподъемности домкрата с массой груза.
- Непосредственно перед поднятием груза требуется проверка исправности домкрата. Если устройство недостаточно герметично и дает утечки, то лучше отказаться от его использования.
- Домкраты требуют максимально осторожного обращения. Если прибор упадет, то металл может треснуть или деформироваться, а в дальнейшем домкрат может сломаться из-за нагрузки.
- Установку домкрата следует осуществлять в таком месте, которое сможет выдержать поднимаемую массу. Также необходимо обеспечить ровность точки опоры домкрата.
- При возникновении потребности в поднятии авто, следует задать нейтральное значение на системе передач или перевести ее в положение парковки и включить рычаг стояночного тормоза.
- При работе на земле нужно положить под основание домкрата предмет, который послужит надежной опорой. Он должен быть длинным, широким, плоским и прочным. Это предотвратит опущение грунта, а также смещение и опрокидывание домкрата под действием груза.
- С ручкой домкрата также следует обращаться аккуратно. В ходе поднятия груза необходимо стоять в стороне. Так вы сможете избежать удара ручкой, что может случиться в случае резкого поднятия или опускания автомобиля. Если в ближайшее время вы не планируете использовать ручку, ее нужно снять с домкрата.
- После того, как груз будет поднят, под него необходимо положить подставки, на которых будет зафиксирован груз. В ходе проведения работы не следует держать поднятый автомобиль исключительно на домкрате, так как он может сломаться или перевернуться, что вызовет падение груза.
